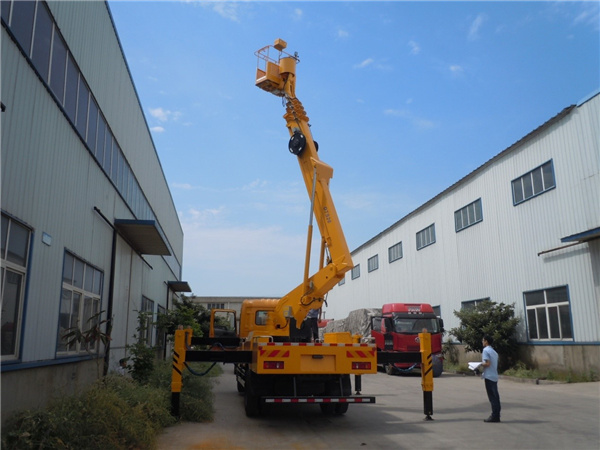

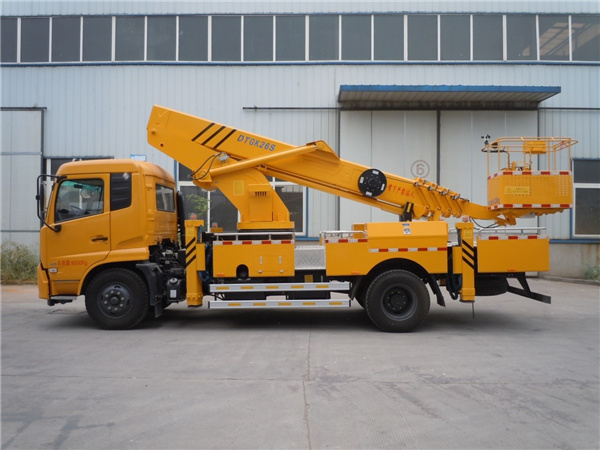

整车外形

/202310/1696664461_1e6bc6bd9af9160dc3d7.jpg

/202310/1696664461_434127611ea3397f807c.jpg

/202310/1696664461_023c314ddc414bcfdcac.jpg

/202310/1696664461_77ffee65352ffa594d6e.jpg

主要技术参数

SCS5120JGKDFH6型高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

8900

总宽

mm

2400

总高

mm

3850

质量参数

乘坐人数(含驾驶员)

3

总质量

kg

12450

主要性能参数

工作平台额定载荷

kg

240

**大作业高度

m

26

**大作业高度时作业幅度

m

6.16

**大作业幅度

m

15.6

**大作业幅度时作业高

m

5.6

支腿跨距

横向

mm

5370,5385

纵向

mm

4975.5195

臂架变幅时间

s

150

臂架回转速度

s/r

85

支腿收放时间

s

40

行驶参数

前悬

mm

1400

后悬

mm

2150

后伸

mm

650

轴距

mm

4700

**高行驶速度

Km/h

98

**小离地间隙

mm

249

接近角

.

20

离去角

.

13



配置说明

部件名称

简要说明

底盘

东风天锦

发动机

东风康明斯发动机D6.7NS6B230,功率169KW,国六排放

驾驶室

单排座,可乘坐3人,驾驶室装备空调,行驶记录系统

围板及走台板

不锈钢围栏及防滑走台板

取力系统

气动操作

工作平台

1500x700x1150

臂架形式

五节八边型工作臂,四节同步伸缩

臂起落形式

双变幅油缸,臂起落、回转更平稳。

回转装置

360度连续回转

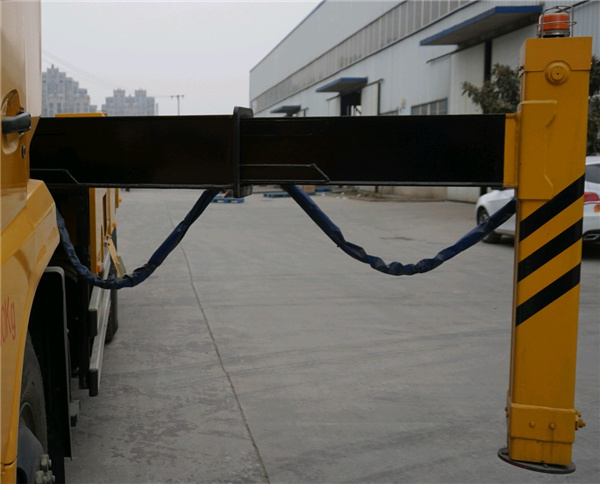

支腿

VH型,两节伸缩支腿,单独可调

操作

工作平台和地面遥控器电气操作,转台液压操作

**系统

负载敏感比例**系统,实现无级调速

调平系统

液压自动调平
