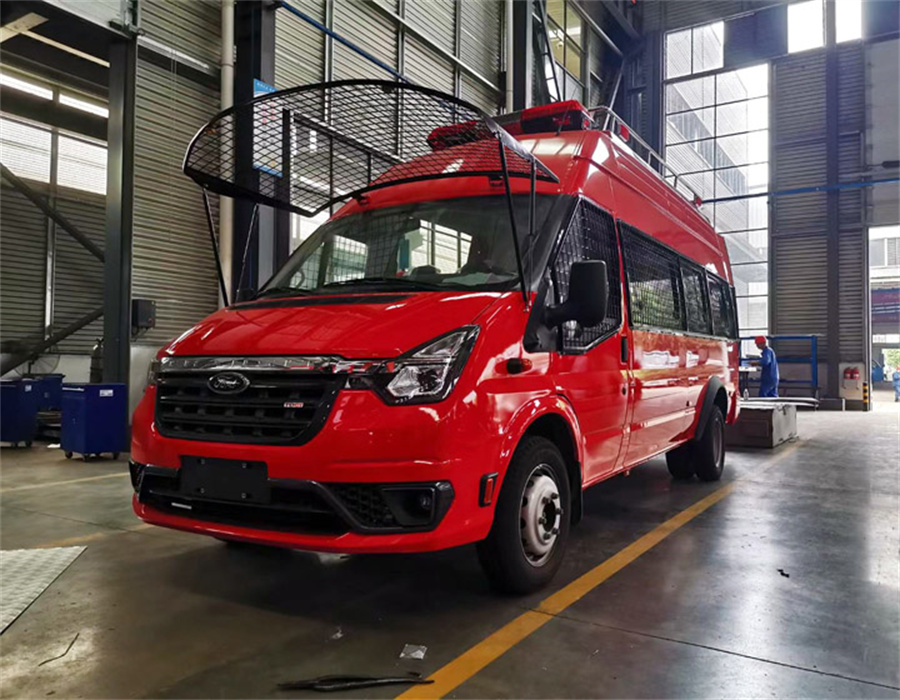

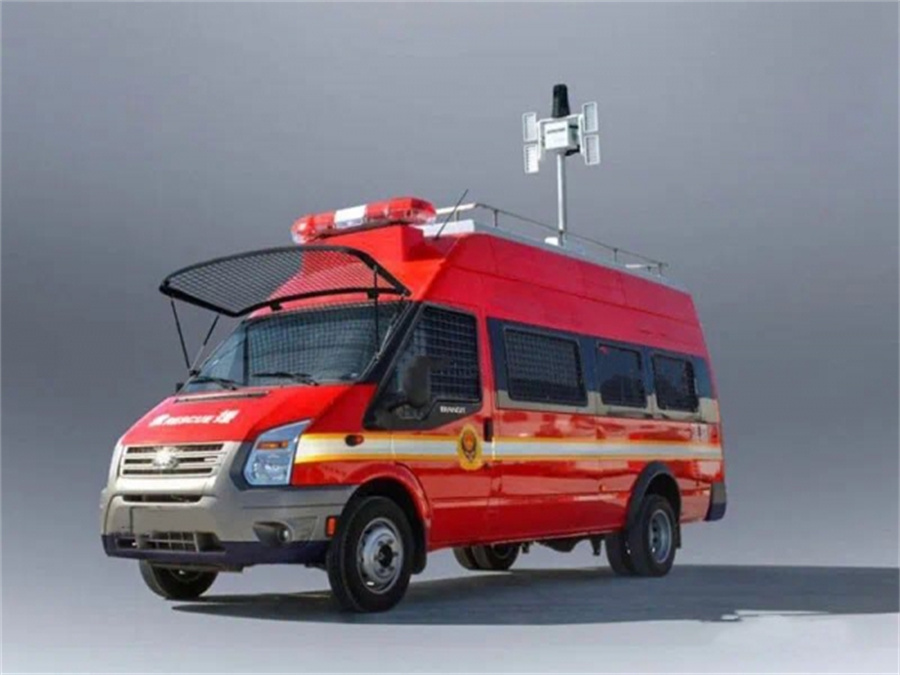

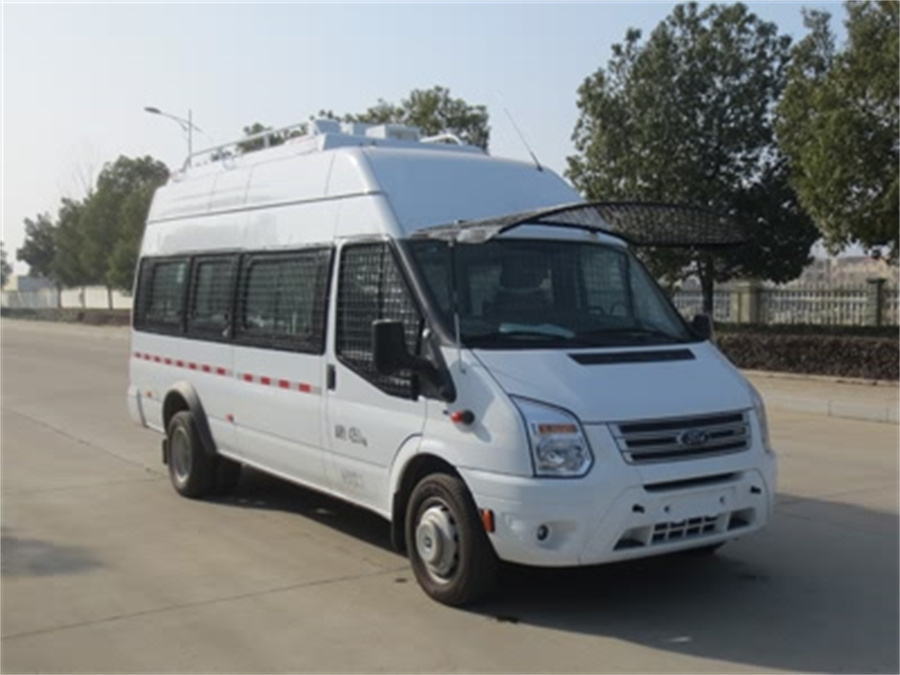

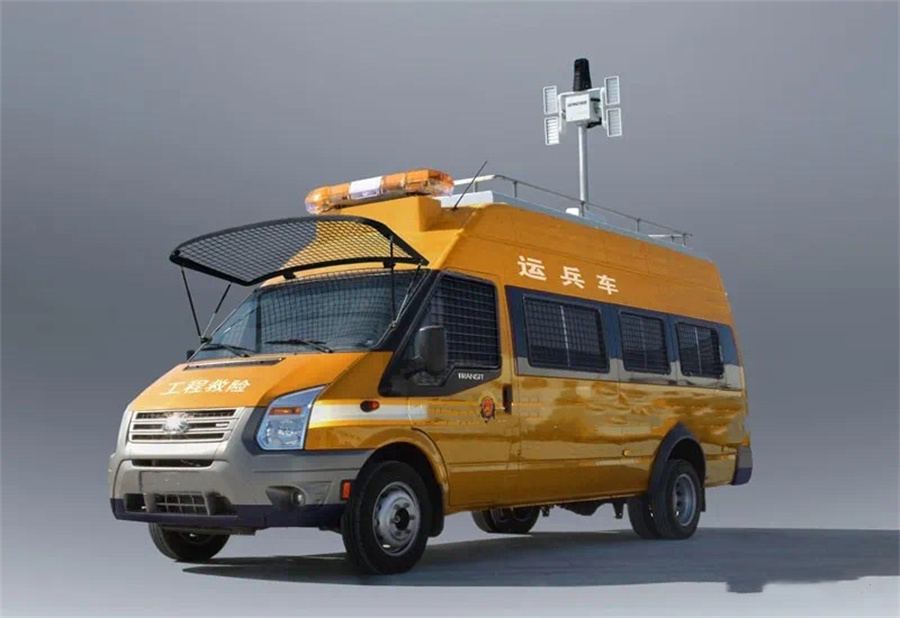

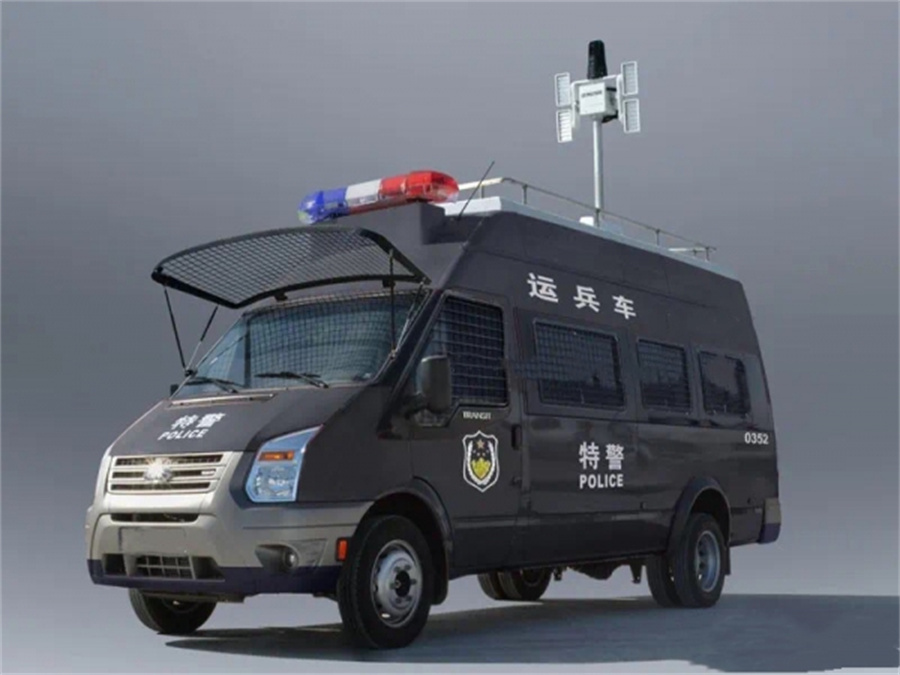

江铃福特运兵车应用场景展示工程救险运兵车江铃福特全顺运兵车专用于突发 自然灾害、突发安全事故或火灾等应急抢险人员输送。广泛适用于**、 公安特勤、医疗卫生部门的自然灾害抢险、消防救援保障；以及石油、化 工、天然气、供水供电等管道的检测与抢修；还可运用于高压输变电线路、高速公路、矿山等设备故障的抢修维护等人员输送。整车主要由机动性能 较高的轻型客车底盘、车窗防护网、车顶平台、倒伏式高杆照明系统、车 内器材柜、空呼座椅、等组成。整车基本参数


产品名称    江铃福特运兵车    产品型号    JDF5040XYBJ6 型运兵车
总质量(Kg)    4250    整备质量(Kg)    3140
额定载客(人)    10-12    外形尺寸(mm)    6503×2098×2360,2595,2800,2860
接近角/离去角    22/14(°)    前悬/后悬    933/1820(mm)
轴荷(Kg)    1450/2800    **车速    145(Km/h)
备 注    选装中顶(车高 2360,VIN:LJXBMDJE);随底盘选装号牌板支架,车门两侧选装不带英文装饰条,尾部选装外部标识,选装车身同色后视镜,选装车 身同色门把手及钥匙孔;车顶可单独或部分选装车顶平台,升降照明灯,车 载云台摄像机;防砸保护网为选装件;配备设备柜,监控显示器;发动机**净功率 101kw.
底盘主要技术参数
底盘型号    JX6651T-N6    底盘名称    客车
**名称    江铃全顺牌    生产企业    江铃汽车股份有限公司
轴 数    2    轮胎数    6
轴距 (mm)    3750    轮胎规格    185/75R16LT
钢板弹簧片数    -/3    前轮距(mm)    1745
燃料种类    柴油    后轮距(mm)    1642
排放依据标准    GB3847-2005,GB17691-2018 国Ⅵ
发动机型号    发动机生产企业    排量(ml)    功率(Kw)
DURATORQ4D226H    江铃汽车股份有限公司    2198    103


江铃福特运兵车主要特点：
1、整车机动性高，通过能力强；
2、整车顶部设备平台及车内器材架，均采用铝合金材质轻量化设计；
3、车辆顶部设备平台，可集中搭载多种专用**设备；
4、车辆内部铝合金器材架，自由组合锁定，取用方便快捷；配备专用制式标识及灯具，辨识度高。

整车布局方案江铃福特运兵车主要配置功能介绍：
江铃福特运兵车整车型号：江特牌JDF5040XYBJ6 型运兵车，由江铃福特新世代全顺JX6651T-N6 型底盘、车顶设备平台、倒伏式升降照明系统、随身装备存放柜、其他附属**等组成。整车改装后载荷分配均匀，质心位置和稳定性计算**， 内部空间布局合理，能满足操作人员的使用要求。车顶设备平台
江特牌JDF5040XYBJ6 型运兵车车顶设备平台，采用铝合金型材骨架结构，设备平台采用铝合金蒙皮，与车身造型过渡自然，专用减震垫与车顶加强骨架多点弹性连接，既保障了车顶平台安装设备的承载可靠性，又**限度**了整车质心高度与车顶负荷，有效保障车辆行驶安全性。


倒伏式升降照明系统
车顶设备平台中部设计有 1 个倒伏式升降照明系统（选配），具备俯卧式电动升降杆(高度 1.2m)，由车内**，可 360°旋转全向照明，光通量不小于 2500LM，俯角大于 15°,仰角大于 45°。（升降照明系统还可选配加装全景摄像装置）详见下图。倒伏式升降强光照明灯主要技术参数：
灯具工作电压：DC10V—DC30V    灯具功率：4×75W
光通量：22600lm    水平旋转角度：0°** 380°±20° 垂直旋转角度：0 ** 300°±10° 灯具灯光形式：泛光
灯具尺寸：1000 长×700 宽×350 高(倒伏平卧)
灯具光源类型：LED    灯具防护：铝合金，IP67
防护灯具倒伏：朝前倒伏，灯具面倒伏后朝下
**方式：有线和无线**    遥控距离：≥30 米
升降高度：1.2m，重量 28 Kg    使用环境温度： -30℃～60℃

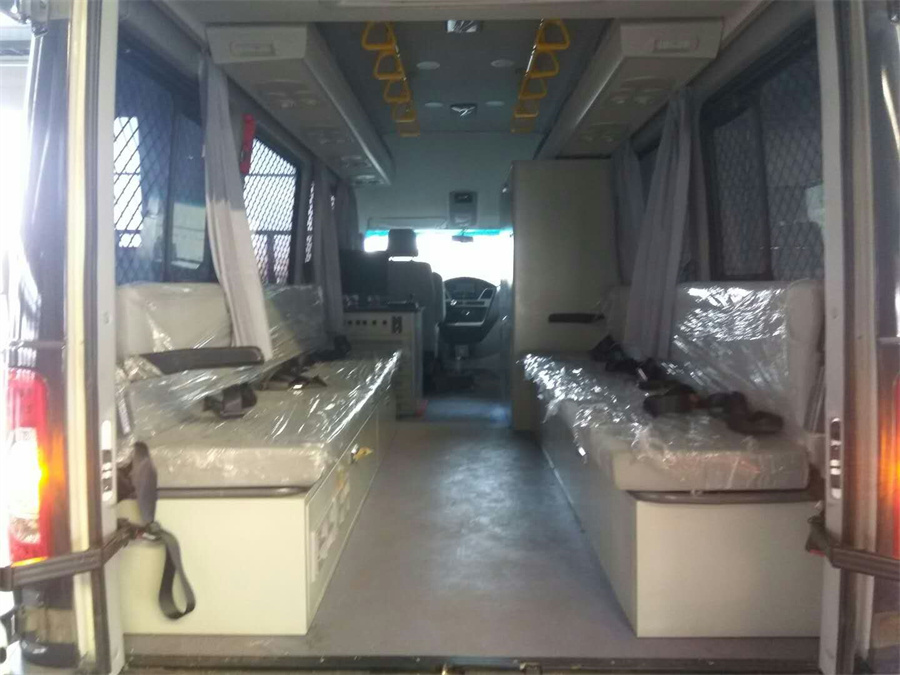

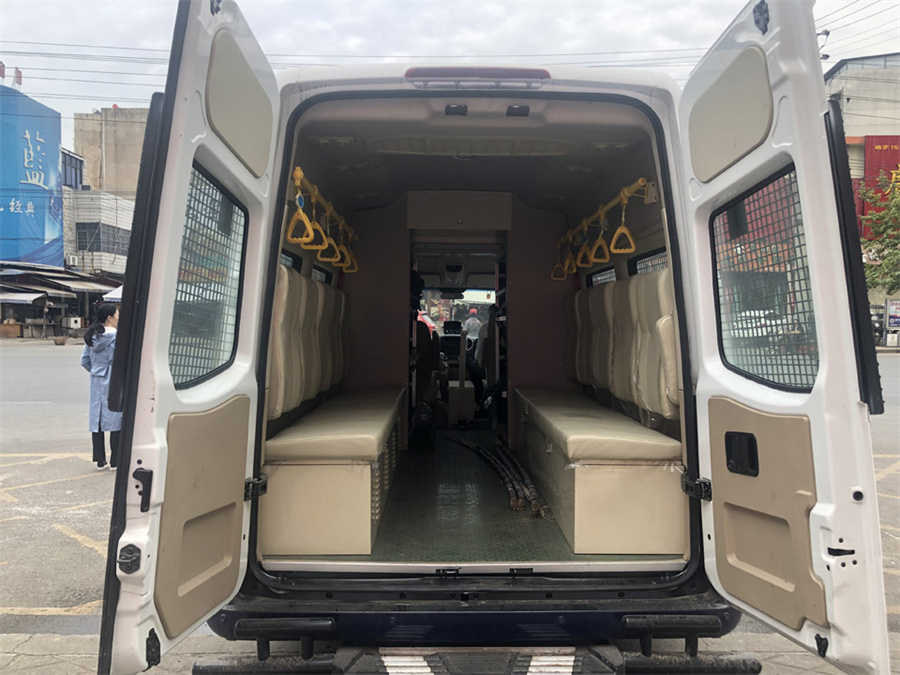

随身装备存放柜
采用铝合金型材装配结构，通过锚式连接销紧固，铝合金花纹板蒙皮， 器材架分层设计符合随身装备存放特点和人机工程要求，结构坚固耐用重量轻巧。器材架每层隔板的内外边梁上都设计有卧式拉环，可将器材或专用工具采用可调紧固带绑定，车辆行驶中不会发生窜动移位及异响。其他附属**
为使运兵车更好发挥应急保障作用，我们根据多年的一站式解决方案经验，配备了下列便捷的实用**：
倒车后视系统：车辆专用倒车后视系统一套，具备雷达测距报**功能， 便于停车监控和倒车安全；
制式标识：按照用户单位的制式标准，配备相关的**示灯、标志图案， 整车辨识度更高；
伸缩式挂梯：为便于用户车顶设备检修维护、登高瞭望等需要，随车还可选配铝合金材质的伸缩式挂梯，体积小重量轻便与收纳。主要配置及设备清单


序号    设备名称    主要型号、材质或结构功能    数量
1    系统车辆平台    江铃全顺牌 JX6651T-N6 客车底盘，选装倒车后视系统    1 台
2    车内底板改制    湖北江南定制，防水竹纤维板打底，上面敷设铝合金花纹板    1 台
3    车顶设备平台    湖北江南定制，铝合金骨架，不锈钢护栏    1 套
4    车顶平台弹性连接    湖北江南定制，车顶内梁加强，8 点弹性连接锁紧    1 套
5    车顶平台护栏    湖北江南定制，不锈钢材质，预留频闪**示灯安装板    1 套
6    车窗防护网、保险杠    湖北江南定制，可拆卸结构，表面涂塑工艺处理    1 套
7    倒伏式升降照明灯    DC12V,4×75W,可选无线**，遥控距离 30 米，升降高度 1.2m    1 套
8    专用空呼座椅    选装配置，消防员专用空气呼吸器及座椅    10 套
9    左/右侧器材柜    湖北江南定制，铝合金材质四层级，铝合金碎花纹板蒙皮    1 套
10    器材锁定装置    湖北江南定制，内外不锈钢卧环，配可调紧固带    1 套
11    整车辅料耗品    含整车装配用标准件、五金件、锚式连接销、粘胶、标识等耗品    1 套
